FFC扁平排線專業名詞術語解釋
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2020-07-09
在我們接觸ffc扁平排線的過程中，經常會碰到很多排線專業名詞，對于初入行的FFC排線的朋友來說，不提前把這些名詞意義弄明白，有時溝通起來就非常困難，溝通很久，還沒將自己的需要的ffc排線規格給我們排線生產廠家表述明白，因此，我覺得很有必要帶大家認識區分各個相關術語（名詞解釋）

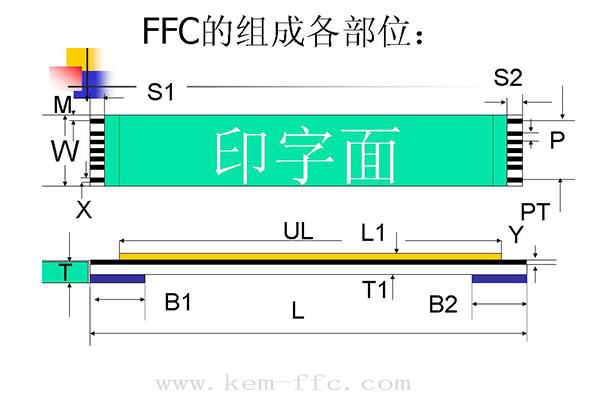

（1）間距（P）：ffc扁平排線的任意相鄰的兩條銅線中心線的距離。目前我們常接觸的間距有：
P=2.54、2.0、1.27、1.25、1.0、0.8、0.5以及一些客戶特殊要求間距。
（2）全間距（Pt）：fffc扁平排線最邊緣的兩根銅線的中心距的距離。
（3）總寬度（W）：整條ffc扁平排線的寬度。
（4）邊緣寬度（M）：最邊緣銅線中心線到邊沿的距離。
（5）開口長度（S）：指線口長度，即ffc扁平排線兩端露出銅線部分的長度（S1+S2即：開口模長度），又稱金手指。
（6）線端厚度（T）：指線口的厚度（包括fffc扁平排線的下層膠膜、中間銅線、補強板的厚度）
（7）線身厚度（T1）：指ffc扁平排線的上層膠膜厚度+中間銅線厚度+下層膠膜厚度之和，構成整條線纜的厚度。
（8）補強板的長度（B）：指排線兩端藍色補強板的長度。
（9）導體厚度（Y）:指的是ffc扁平排線中間銅線的厚度，也即任意一根導體的厚度。
（10）總長（L）：指整條線纜的長度。
（11）絕緣長度（L1）：指的整條ffc扁平排線的長度-兩端線口的長度。
今天帶大家先熟悉這些ffc扁平排線的名詞解釋，如需進一步了解更多ffc扁平排線知識可關注,點擊專欄學習更多排線內容。
