FPC排線銅箔原材結構全面分析
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2022-08-08
FPC排線主要原材銅箔結構分析
銅箔分為單面銅箔有雙面銅箔，實際是銅箔（Cu）與膠（AD）及覆蓋膜（PI（聚酰亞胺））組成，因為厚度的不一樣組合出不同的型號。
一、單面板銅
例如：單面板銅箔其中的一種：覆蓋膜 0.5mil（1mil=25.4um），銅0.5oz（1oz=35um），膠13um，總厚度43.5um。那么結構如下圖：
因此通用的單面板銅如下的組合結構：
（1）單面銅：覆蓋膜 1mil，銅0.5oz，膠13um，總厚度43.5um。
（2）單面銅：覆蓋膜 1mil，銅0.5oz，膠20um，總厚度63um。
（3）單面銅：覆蓋膜 1mil，銅1oz，膠20um，總厚度80um。
（4）單面銅：覆蓋膜 2mil，銅1oz，膠20um，總厚度105um。
二、雙面板銅

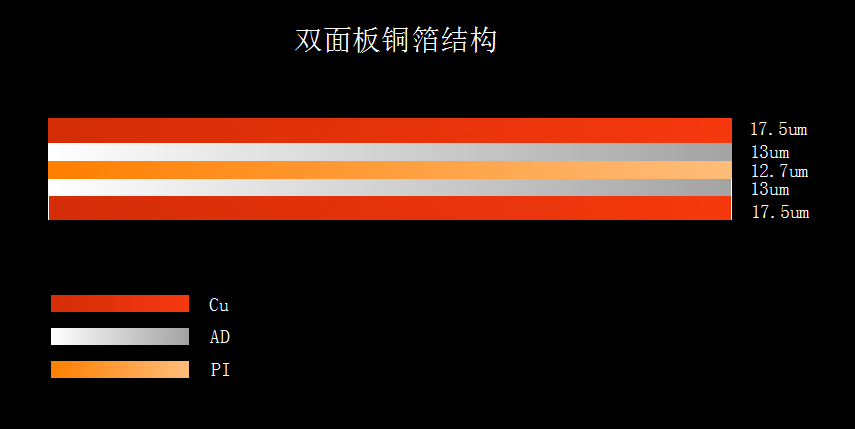

例如：雙面板銅箔其中的一種：覆蓋膜 0.5mil（1mil=25.4um），銅0.5oz（1oz=35um），膠13um，總厚度74.5um。那么結構如下圖：
常用雙面面板銅箔如下的組合結構：
（1）雙面銅：PI 1mil，銅0.5oz，膠13um，總厚度74.5um。
（2）雙面銅：PI 1mil，銅0.5oz，膠20um，總厚度101um。
（3）雙面銅：PI 1mil，銅1oz，膠20um，總厚度135um。
（4）雙面銅：PI 1mil，銅1oz，膠20um，總厚度135um。
三、無膠雙面銅箔

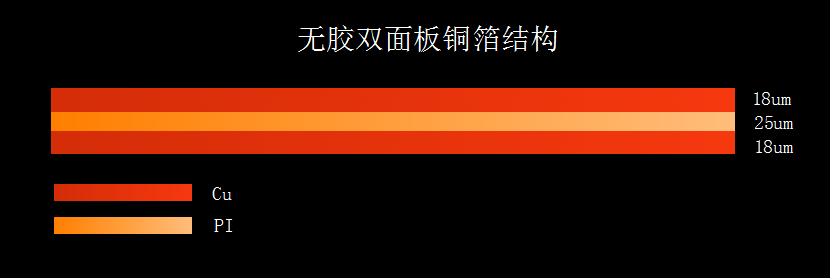

例如：雙面銅箔，PI 1mil，銅1oz，總厚度61um。
常用無膠雙面銅箔結構如下：
（1）無膠雙面銅：PI 25um，銅18um，總厚度61um。
（2）無膠雙面銅：PI 25um，銅25um，總厚度61um。
（2）無膠雙面銅：PI 25um，銅12um，總厚度49um。
以上就是fpc排線常用的銅箔原材結構，一般原材是有通用表示方法的，比如S 表示單面板，D是雙面板，E 是電解銅，R是壓延銅。因此，103520SE250A的意思是1mil PI，35um 銅厚，20um 膠厚的單面電解銅，原材寬度250mm。
